Расходники подбирают по трём числам: серия горелки, диаметр проволоки и рабочий ток. Таблица совместимости, признаки износа наконечника и сопла, профили подающих роликов и разумный запас для гаража.
Короткий ответ
Расходники подбирают по трём числам: серия горелки, диаметр проволоки и рабочий ток. Наконечник выбирают строго по диаметру проволоки, сопло — по току и доступу к шву, ролик в подающем механизме — по диаметру и типу проволоки. Ошибиться в любом из трёх можно только один раз: дуга начинает гулять, проволока подгорает в канале, и шов рассыпается.
| Серия горелки | Рабочий ток | Проволока | Сопло | Наконечник |
|---|---|---|---|---|
| MP 15 (аналог 15AK) | до 180 А | 0,6–0,8 мм | d12 мм | M6, под диаметр проволоки |
| MP 24 (аналог 24KD) | до 250 А | 0,8–1,0 мм | d12–14 мм | M6, под диаметр проволоки |
| MP 26 | до 350 А | 1,0–1,2 мм | d16 мм | M8 |
| MP 36 (36KD) и выше | до 400–500 А | 1,2–1,6 мм | d16–19 мм | M8, удлинённый |
Если серию горелки вы не знаете — она почти всегда выбита на рукоятке или на шейке. Второй способ определить: по максимальному току аппарата. Производитель комплектует аппарат горелкой под его потолок, и заменять её нужно на такую же или старше.
Из чего состоит горелка
В горелке изнашивается шесть деталей, и стоят они от двадцати семи рублей до полутора тысяч. Знать их по именам полезно: половина вопросов «горелка сломалась» решается заменой одной из них.
- Наконечник (токосъёмный). Медная деталь с отверстием под проволоку. Передаёт ток на проволоку и задаёт точку выхода дуги. Расходник номер один.
- Сопло. Формирует газовый поток вокруг ванны. Забивается брызгами, прогорает, мнётся при ударе.
- Держатель наконечника (диффузор). Вкручивается в шейку, распределяет газ. Живёт долго, но резьба в нём со временем разбивается.
- Направляющий канал (спираль). Ведёт проволоку от подающего механизма к наконечнику. Забивается стружкой и грязью — это самая частая причина рывков подачи.

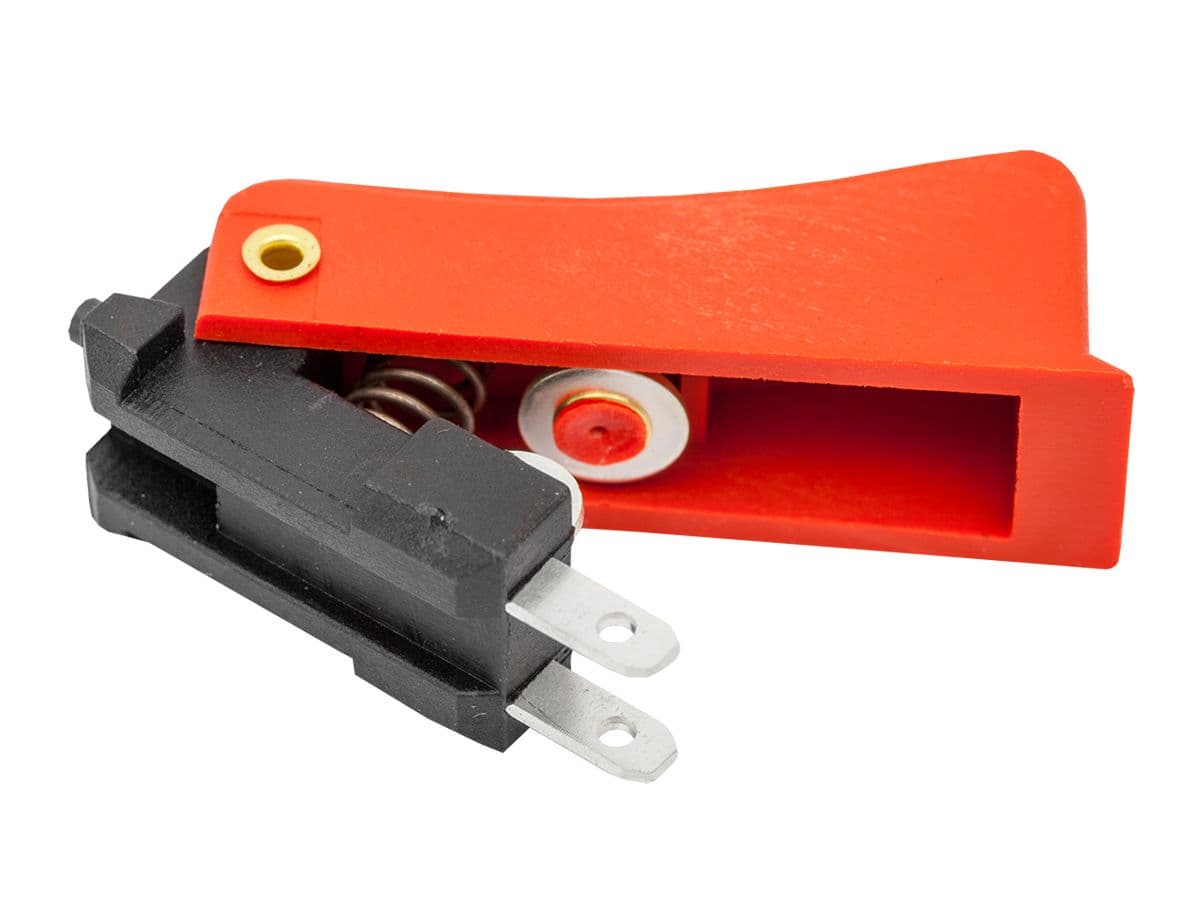

- Курок. Механика, которая нажимается тысячи раз за смену. Меняется отдельно, вся горелка из-за него не нужна.
- Шейка (гусак). Гнётся по месту, но имеет ресурс: прогоревшая изоляция внутри шейки — повод менять.
Наконечник: главный расходник
Отверстие наконечника на несколько сотых больше диаметра проволоки. По мере работы оно разрабатывается искрой и трением, и проволока в нём начинает «гулять» — дуга перестаёт стоять в одной точке. Шов ведёт, появляются непровары, кажется, что виноват аппарат.
Правило простое: наконечник берут строго под свой диаметр проволоки. Наконечник 1,0 мм при проволоке 0,8 мм работает — и работает плохо. На складе держат пачку: наконечники продаются десятками и стоят копейки, а замена занимает пятнадцать секунд.
| Проволока | Наконечник | Когда менять |
|---|---|---|
| 0,6 мм | M6 d0,6 | каждые 3–5 кг проволоки |
| 0,8 мм | M6 d0,8 | каждые 5–8 кг |
| 1,0 мм | M6 d1,0 | каждые 8–10 кг |
| 1,2 мм | M8 d1,2 | по состоянию отверстия |
| 1,6 мм | M8 d1,6 | по состоянию отверстия |
Цифры ориентировочные: алюминиевая и порошковая проволока изнашивают наконечник быстрее стальной омеднённой. Признак, что пора: проволока начинает прилипать в отверстии, дуга шипит и прыгает, а шов становится неровным при тех же настройках.
Сопло: диаметр по току и доступу
Сопло держит газовую защиту над ванной. Чем больше ток, тем шире ванна и тем большего диаметра нужно сопло. Но есть второе соображение — доступ: в угол и в тесное место большим соплом не подлезть, и там ставят коническое.
- d12 мм — проволока 0,8–1,0 мм, ток до 200 А. Самый ходовой размер для бытовых аппаратов.
- d14–16 мм — ток 200–350 А, проволока 1,0–1,2 мм.
- Коническое сопло — когда важнее доступ, чем ширина защиты: углы, тавровые соединения, тесные места.
Сопло — единственный расходник, жизнь которого реально продлевается уходом. Налипшие брызги меняют форму потока, и защита начинает «дырявить» шов. Антипригарный спрей или паста перед работой — пятнадцать секунд, которые экономят сопло и полчаса зачистки.
Направляющий канал: сталь или тефлон
Стальная спираль — стандарт для обычной стальной проволоки. Для алюминия и для мягкой порошковой нужен тефлоновый канал: сталь царапает мягкую проволоку, стружка забивает канал, подача начинает дёргаться.
Второе правило: канал меняют вместе с горелкой по длине. Пятиметровая горелка требует пятиметрового канала, и обрезать трёхметровый «с запасом» нельзя — проволока упрётся. Если подача рвётся на длинной горелке, а наконечник новый, проблема почти всегда в канале.
Ролики подающего механизма
О них вспоминают последними, хотя половина проблем с подачей живёт здесь. Ролик имеет канавку определённого профиля и размера, и профиль зависит от типа проволоки.
| Профиль канавки | Для какой проволоки | Почему |
|---|---|---|
| V — треугольная | стальная омеднённая | жёсткая проволока держит форму, V даёт надёжное сцепление |
| U — полукруглая | алюминиевая | мягкую проволоку V-канавка плющит, и она застревает в канале |
| K — с насечкой | порошковая | трубчатую проволоку нельзя пережимать: насечка держит без смятия |
Размер канавки подбирают под диаметр: ролик 0,8–1,0 мм не подаёт проволоку 1,2 мм, как бы сильно вы ни затянули прижим. Избыточный прижим, кстати, — отдельная ошибка: проволока плющится, и наконечник забивается медной стружкой.
Что держать в запасе
Расходники кончаются не по графику, а в середине работы. Разумный запас для гаража:
- Наконечники — пачка 10 штук под свой диаметр. Стоит дешевле одного часа простоя.
- Сопла — два-три штуки. Прогорают и мнутся неожиданно.
- Антипригарный спрей или паста — один баллон на сезон.
- Ролик — запасной под основной диаметр, если варите каждый день.
- Курок — для рабочей горелки, которой пользуются ежедневно.
Из наличия: наконечники E-CU M6 d0,8 пачкой по 10 штук, сопла d12 мм к МАСТЕР MIG MP 24 и d16 мм к MP 26/400/500, подающие ролики V, U и K под все ходовые диаметры, спрей от налипания брызг и паста J-5. Полный список — в разделе сопел, наконечников и цанг и в разделе подающих роликов.
Частые ошибки
- Ставить наконечник «примерно того же» диаметра. Разница в две десятых — это гуляющая дуга и непровар.
- Чистить сопло отвёрткой. Царапины внутри сопла собирают брызги вдвое быстрее. Нужен съёмник или хотя бы плоскогубцы без заусенцев и спрей.
- Менять горелку целиком из-за курка или канала. Горелка стоит несколько тысяч, курок — сотню.
- Работать стальным каналом с алюминием. Проволока застрянет в первые минуты.
- Перетягивать прижим роликов. Смятая проволока забивает наконечник и канал.
- Покупать расходники по штуке. Пачка дешевле в пересчёте и всегда под рукой.
Если не уверены в серии
Напишите нам модель аппарата или маркировку с рукоятки горелки — подберём сопла, наконечники и канал по совместимости. Это быстрее, чем сверять по картинкам: внешне похожие детали у разных серий отличаются резьбой и посадкой.
Нужна сама горелка — в наличии МАСТЕР MIG MP 15 на 3 и 5 метров и MP 24 на 3, 4 и 5 метров. Как выбрать между ними по серии, длине и разъёму, разобрано в статье «Как выбрать горелку MIG для полуавтомата».
